高精度热敏电阻温度采集

                              多通道采集器

一、功能特点

多通道宽范围电阻输入，4个AD并行采集8个通道。

18位(0.5秒)/16位(0.25秒)AD采集精度可设置，4.5秒或2秒刷新所有通道。

0-1000K/10M欧姆分段校准，保障测量精度，可按键切换显示电阻值或温度值。

8通道输入可以带8通道mA/V变送输出。

LED显示/宽温LCD中文英文操作显示，可显示切换温度值/电阻值。

带按键方便用户现场调试设置。

隔离防雷RS485接口，标准MODBUS-RTU通讯协议。

DIN35导轨安装、螺丝方式。

产品内部4个18位AD循环采集，采集完所有通道需4.5秒(可设置更快的采集速度2秒/所有通道，16位AD采集)。输入电阻范围100K/1000K/10M欧姆全范围分段校准，保障测量精度，例如0-2000Ω范围内误差不超过10Ω，100.00KΩ误差不超过50Ω。

二、高精度热敏电阻温度采集主要技术指标

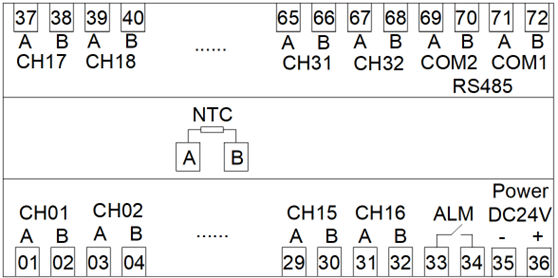

三、端子接线

四、高精度热敏电阻温度采集产品选型

           多通道采集器 DM6213-□□-□□□-□□-□(M212)

               ①② ③④⑤ ⑥⑦ ⑧⑨

备注：1、标称阻值确定电阻范围以精确测量，例如NTC2K仪表做到200K欧范围。不清楚时可在常温下测量电阻大小。

   2、选型必须完整，没有选到的功能也要填上代码，选型举例：DM6213-T22-R0T0S2-D-32-10K(M212)

   3、该产品带两个RS485接口；做从机只有测量值可读取，也可接我公司继电器输出或mA/V变送输出模块。

五、热敏电阻说明

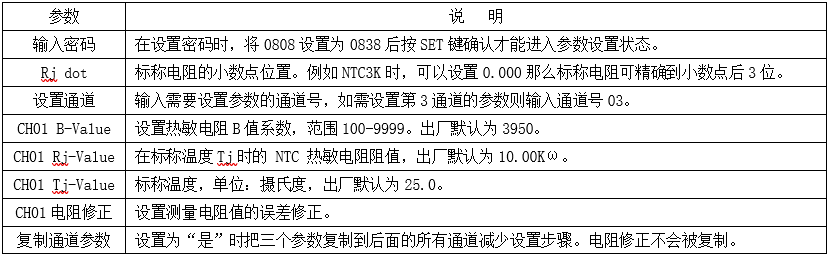

 NTC热敏电阻输入时，需要对热敏电阻参数设置，非专业工程师请勿进入设置。同一批次的电阻B值系数互相有偏差，最严谨的是调整B值系数。（也可以通过零点满度误差修正调整）。 请留意建议适用温度范围-25到120度，更高更低温度请联系。

附：订货时需提供热敏电阻的传感器型号或标称电阻值以确定电阻范围。

热敏电阻型号命名规则一般如下图

MF52B-103F-3450GA，25℃时电阻10K欧姆，B值系数3450，F表示精度+1%。

MF58-302J-3950A，25℃时电阻30K欧姆，B值系数3950，J表示精度+5%。

热敏电阻电阻值与温度算法公式：RT = Rj*expB(1/T–1/Tj)

RT：在温度 T时的 NTC 热敏电阻阻值。Rj：在额定温度Tj时的 NTC 热敏电阻阻值。

T ：规定温度。 RT、T、Tj表示的温度为开尔文温度，exp是以自然数e为底的指数，e = 2.71828。

 产品每通道单独校准，通道之间偏差小。0-1000KΩ全范围分段校准分段放大，保障测量精度，例如0-1500Ω范围内误差不超过5Ω，100.00KΩ误差不超过0.050KΩ（即0.05%）。

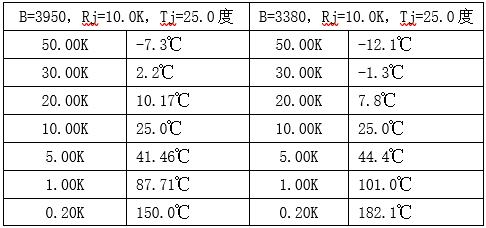

实测数据表仅记录前4四个通道数据。工作状态下，按移位键切换显示温度和电阻值，准确的电阻值可用通讯读取。

按公式算法温度到150℃，可用固定电阻1.5K(54.3℃)和15K(2.5℃)调试测试。

六、通讯说明

 (1)输出RS485接口或其他，RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。 该通讯接口可以设置为Modbus-RTU整型或浮点型。

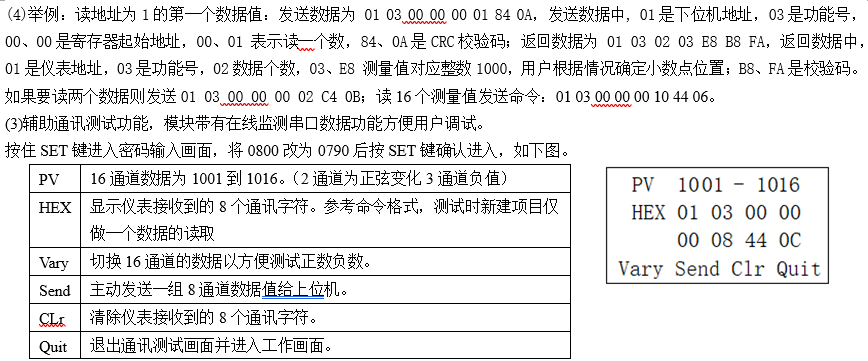

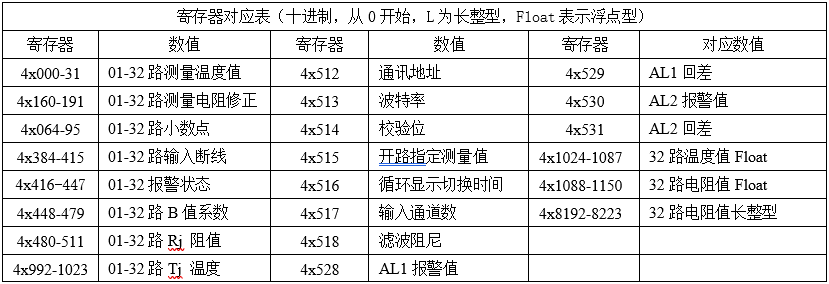

 (2)采用标准Modbus-RTU通讯协议，使用其中的03、04、06功能号。在使用组态软件触摸屏时，选用设备为标准Modbus或modicon的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为有符号16位整型，使用组态王时寄存器（即4x001，4x000），别的组态软件有可能是从3x001或3x000开始。需用户根据实际情况处理小数点位数。用户编程建议定义有符号的整型数据即可，也可以通过计算，当数据大于0X7FFF(十进制32767)时,用65536减去该数据再取负，例如通讯传输数据为0XFF9C（十进制是65436），65536-65436=100，再取负数即为-100，专业算法也可以用取反加1。对于长整型数据如累积量等，数据值=高位×65536+低位，也可以选择数据类型为长整型（Long），系统自动计算出累积量。寄存器4x1024起为测量值的单精度浮点数类型，执行标准IEEE754，例如0x42CAFBCF对应101.4918，可用于温度值小数点后两位的情况等。

七、报警说明

 该仪表可带1个或多个继电器，每个通道可设置报警或多通道共用一组报警参数公共报警。采用报警值回差值两个参数避免继电器频繁动作。

 上限报警：测量值高于报警值则处于报警状态，测量值低于报警值-回差值后，解除报警状态；

 下限报警: 测量值低于报警值则处于报警状态，测量值高于报警值+回差值后，解除报警状态；

 关闭报警值：禁止报警。  各通道报警状态值通讯可以读取。
