在工业自动化、环境监测及智能楼宇等场景中，

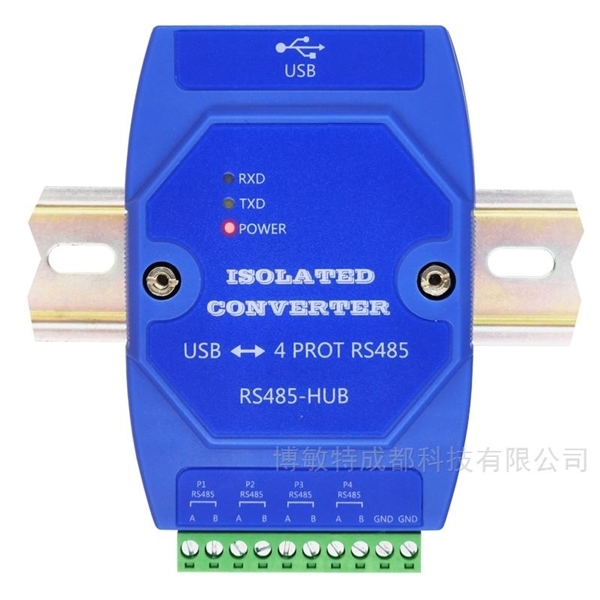

USB转RS485集线器是连接计算机与多台RS485设备的核心枢纽。其通过一个USB接口扩展出多个RS485端口，可同时管理数十台设备，显著提升系统集成效率。以下从硬件连接、驱动配置、通信测试三个维度，系统阐述其操作流程与关键注意事项。
一、硬件连接：构建稳定物理链路
1.集线器与计算机连接
将集线器的USB接口插入计算机USB端口。若集线器支持外接电源，需同步连接12V/24V电源适配器，避免因供电不足导致通信中断。
2.RS485设备接线
集线器通常提供4-16路RS485端口，每路端口包含A（数据正）、B（数据负）、GND（地线）三个引脚。以连接温度传感器为例：
①将传感器的A线与集线器对应端口的A引脚连接；
②将传感器的B线与B引脚连接；
③若设备需共地，将传感器Gnd与集线器Gnd引脚连接。
关键点：所有设备的A/B线必须一一对应，接反会导致通信失败；若总线长度超过500米，需在两端加装120Ω终端电阻以抑制信号反射。
二、驱动配置：确保设备识别与参数匹配
1.驱动安装
主流集线器采用CH340、FT232等芯片，支持即插即用。若系统未自动识别，需手动安装驱动：
①访问厂商下载对应型号驱动；
②解压后运行安装程序，按提示完成安装并重启计算机；
③在设备管理器中确认端口号，记录该端口号供后续软件配置使用。
2.通信参数设置
RS485通信需统一波特率、数据位、停止位、校验位四大参数。以Modbus RTU协议为例：
①波特率：9600bps；
②数据位：8位；
③停止位：1位；
④校验位：无校验（None）。
注意：参数不匹配会导致数据乱码或丢失，需严格对照设备手册设置。
三、通信测试：验证多设备协同能力
1.单端口测试
使用串口调试工具测试单个端口：
①打开软件，选择步骤二中记录的COM端口；
②设置与设备一致的通信参数；
③发送标准指令，观察是否收到正确响应数据。
2.多端口协同测试
连接多台设备后，需验证集线器能否同时管理多个通信链路：
①为每台设备分配唯1地址；
②通过调试工具依次向不同地址发送指令，确认各设备响应独立且无冲突；
③若出现数据错乱，检查是否因地址重复或总线负载过高导致，可通过增加集线器延迟参数或优化布线解决。
四、常见问题与解决方案
1.通信失败
①检查A/B线是否接反；
②确认设备地址无重复；
③测量总线电压。
2.数据丢失
①减少总线长度或加装中继器；
②降低波特率；
③检查屏蔽层是否单端接地。
3.设备不识别
①更换USB端口或计算机测试；
②确认集线器是否需要外接电源；
③重新安装驱动并检查系统权限。
通过以上步骤，可系统完成USB转RS485集线器的连接与调试。其核心原则在于：硬件接线需精准对应、驱动配置需严格匹配、通信测试需循序渐进。在实际应用中，建议先通过单端口测试验证基础功能，再逐步扩展至多设备协同，最终实现稳定可靠的工业通信网络。
